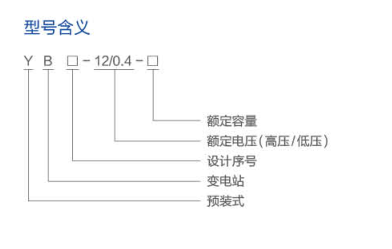

YB □ -12/0.4IF R) 户外预装式变电站(欧式)

概述

YB□-12/0.4(F•R)户外预装式变电站(欧式)广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路 以及临时性用电设施等户内外场所。

使用条件

•海拔高度不超过2000m；

•环境温度：-251~+40笆；

•相对湿度：在251时，日平均值不大于95%,月平均值不大于90%；

•安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动 的场所，若超出以上条件时，用户可与澳门十大信誉平台排行榜协商。

功能及特点

•高压开关设备、配电变压器、低压开关设备、电能计量设备和无功补偿 装置按一定方案组合，成套性强；

•高、低压保护完善，运行安全可靠，维护简单；

•占地少，投资省、生产周期短、移动方便;

•接线方案灵活多样；

•结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、 美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢 板可选；

•型式多样：通用型、别墅型、紧凑型等多种样式；

•高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可 靠检测，具备“四遥”功能，便于配网自动化升级。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列 变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压 器可方便地进岀。

高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，焰断 器一相焰断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式 可选，可配电动操作机构，实现自动化升级；壻断器为高压限流熔断器，带 撞击器，动作可靠，开断容量大，技术参数见下表。对于800kVA以上的变压器，可选用ZN28, VS1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型 塑壳式开关，体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补 偿装置，有接触器和无触点两种投切方式供用户选用。

执行标准

本产品符合下列标准：

GB/T17467-1998《高压/低压预装式变电站》

DUT537-93《6-35kV箱式变电站订货技术条件》

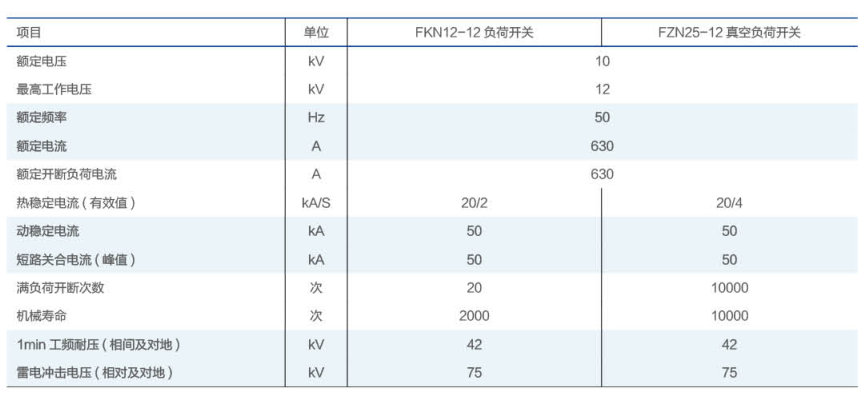

负荷开关技术参数

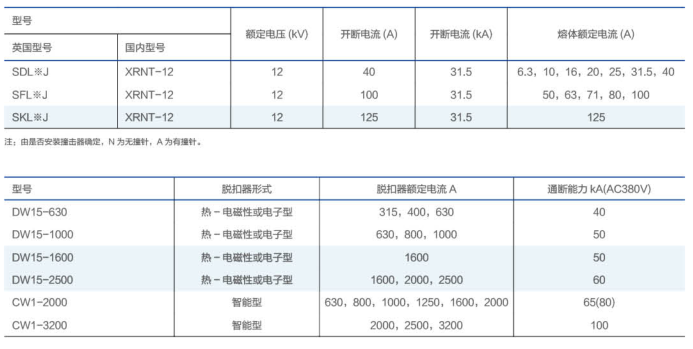

高压熔断器技术参数

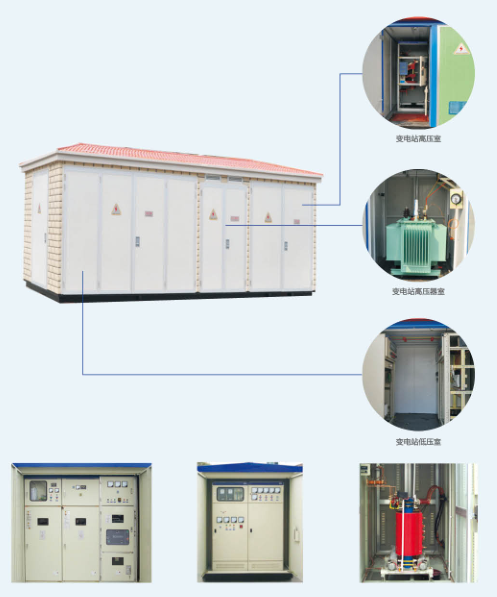

变电站结构图
